射出・押出成形機部品／UBMコーティング／硬質クロムめっき

HOME　>　射出・押出成形機部品／UBMコーティング／硬質クロムめっき

射出成形機・押出成形機用シリンダー・スクリュー・ノズル・シリンダーヘッド（アダプター・バレルヘッド・エンドキャップ）
３点セット・スクリューヘッド（トーピード）・逆流防止リング（チェックリング・リングバルブ）・シートリング（シールリング）
住友重機械工業・日精樹脂工業・東芝機械・ファナック(FANUC)・日本製鋼所(JSW)・ソディック(SODICK)・その他全てのメーカー部品に対応します（改良も承ります）。
耐腐食・耐摩耗鋼材及び「KH series」・「YPT71」・「YPT42」・「ハステロイ」各種相当品で長寿命化を実現します。
PEEK・PPS・LCP・PBT・PA・フッ素樹脂・塩ビの成形で、焦げ付きによる不良率を大幅に改善させます。
スーパーエンプラ・プラスチックマグネット・ベークライト・ゴム・金属粉末・セラミック・ガラス繊維・炭素繊維・難燃材グレードなどのフィラー配合樹脂に対応。

シリンダー

材質	硬さ(HRC)	フィラー含有率	樹脂・用途
対応可	>64	40%<	スーパーエンプラ・フィラー40%以上・セラミック・金属粉末・フッ素樹脂
T-80	60-65	30%<	スーパーエンプラ（PPS・LCP）・フィラー30%以上・プラマグ・難燃グレード
T-40	50-60	15-30%	エンプラ：PBT・PA（ナイロン）・POM・PC・その他
T-25	48-56	5-15%	汎用プラスチック：ABS・PE・PP・PMMA・その他

スクリュー

材質	硬さ(HRC)	フィラー含有率	樹脂・用途
対応可	>64	40%<	スーパーエンプラ・フィラー40%以上・セラミック・金属粉末・フッ素樹脂
S-23	60-62	30%<	スーパーエンプラ（PPS・LCP）・フィラー30%以上・プラマグ・難燃グレード
S-04	58-60	15-30%	エンプラ：PBT・PA（ナイロン）・POM・PC・その他
SKD61	52-56	5-10%	汎用プラスチック：ABS・PE・PP・PMMA・その他
SCM440	-	<5%	汎用プラスチック・ハードクロムメッキ（H-Cr）でPVC対応

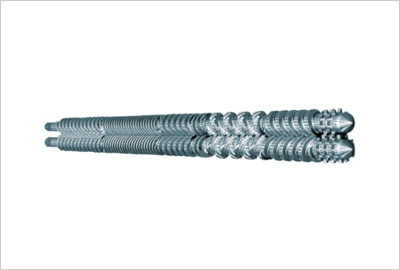

二軸押出スクリュー

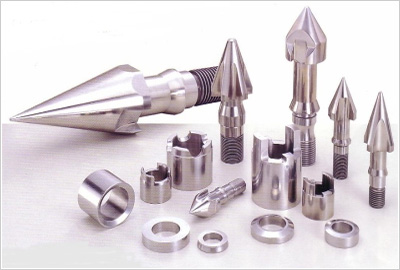

三点セット：スクリューヘッド・チェックリング・シートリング

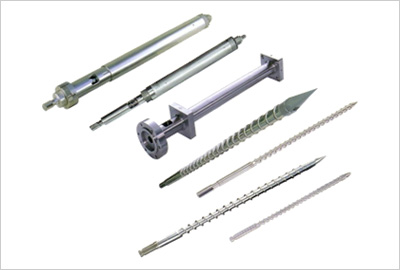

成形機スクリュー・シリンダー

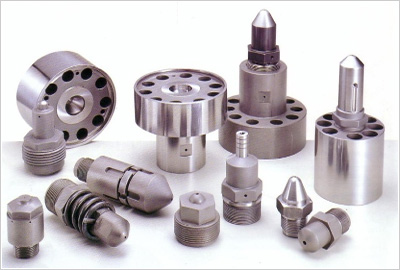

ノズル・シリンダーヘッド（エンドキャップ）

UBM(Unbalanced Magnetron Sputtering)コーティング（表面処理）
スクリュー、３点セット、ノズル、アダプターへの樹脂付着、焦げ付きを防ぎ、不良率を改善します。
耐腐食性・耐摩耗性・高摺動性・樹脂離型性向上により、スクリュー、3点セット・金型の長寿命化を実現します。
黒点防止対策、製品歩留まり改善

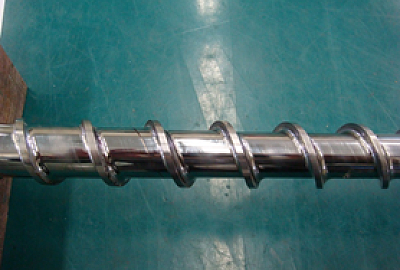

樹脂：POM　　　　　　　　　　　　　　　　　　　　　連続成形期間：12ヵ月

「UBM」特殊コーティング

連続成形期間：3ヵ月

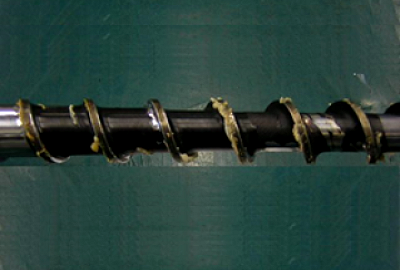

従来のコーティング

顕著な効果が期待できる代表的な樹脂：
○PA系樹脂：PA6T　PA9T　PA46　PA66　etc.
○ハロゲン系樹脂：PTFE　PFA　PVDE　PVC　PVDC　etc.
○PPS　SPS　LCP　POM　PC　PBT　ｳﾚﾀﾝ系　etc.

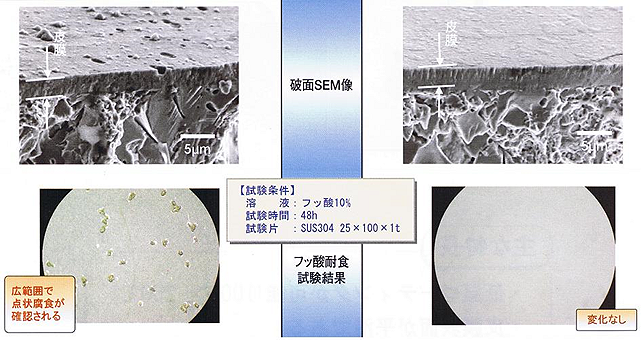

新技術のUBM（Unbalanced Magnetron Sputtering）は、従来のAIP（Arc Ｉon Plating）では解決できなかったピンホール問題を改善し、耐腐食・耐摩耗性、摺動性、樹脂離型性を高めます。

AIP(Arc Ｉon Plating)コーティング（表面処理）
窒化クロム(CrN)・窒化チタン(TiN)・SX-3コーティング
ハードクロム（硬質クロム）めっき　※再めっきも承ります
溶射（主に大口径スクリューに施工します）
スクリュー、３点セット、ノズル、アダプター・金型への樹脂付着、焦付きを防ぎ、不良率を改善します。
耐腐食性・耐摩耗性・高摺動性・樹脂離型性向上により、スクリュー、3点セットの長寿命化を実現します。
黒点防止対策、製品歩留まり改善

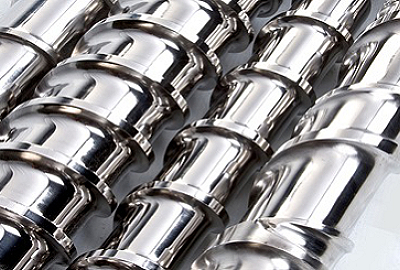

硬質クロムめっき（再めっき）

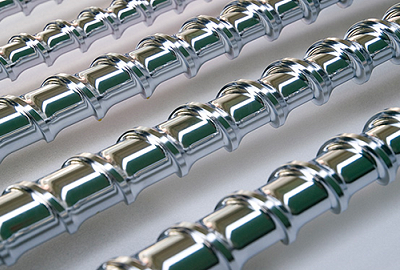

窒化クロム（CrN）コーティング

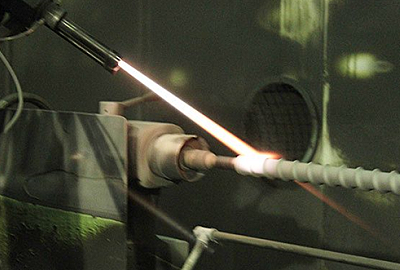

スクリューへの溶射

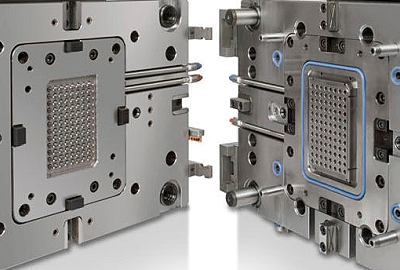

金型へのコーティング

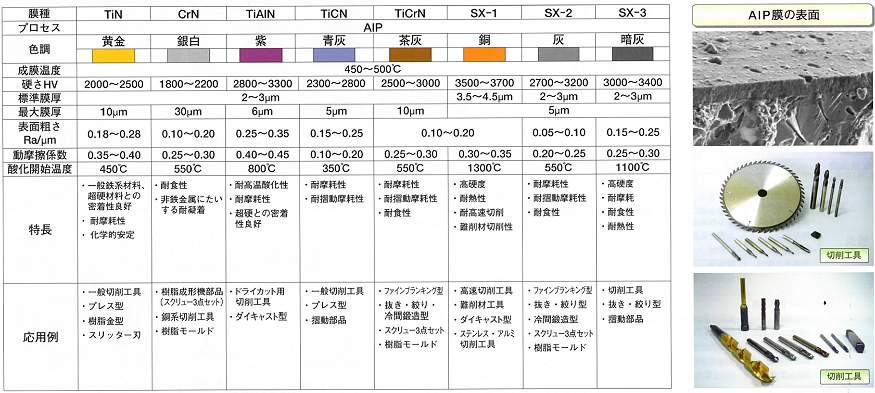

《三洋マテリアルのAIPハード・コーティング》
