THINトレイ(インジェクショントレー)

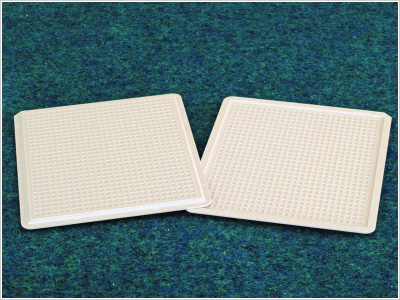

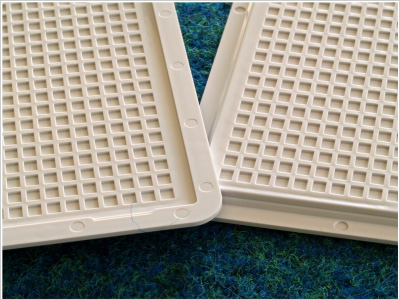

THINトレイは、電子部品の出荷搬送用を目的として開発されたインジェクショントレイです。
製品出荷梱包材として現在はキャリアテープ、真空成形トレイが主に利用されています。
部品の小型化が進み従来の梱包では製品の「がたつき」大きくなっています。
そのため製品に傷、静電気などが発生しやすく顧客受け入れ検査での不良につながります。THINトレイはこれらの点を解決。
出荷時の検査の容易さ、納入後の部品の取り扱いやすさを主たる目的として面積あたりの搭載率を高め、コストダウンできるトレーとなっています。
THINトレイはこれからのお客様の出荷スタイルを変えてゆきます。
従来の製造方法では強度を補強するためにガラス繊維を添加した樹脂を使用していました。
小型部品を搬送するトレイにはこのガラス繊維が表面に露出することにより部品に瑕をつけることになります。
製品基本仕様
トレイ最大寸法 5.0X170X170
最小ポケット寸法 0.5X1.2X1.2(各公差±0.01)
コーナー最小R R0.1
ポケットピッチ交差 ±0.01
ポケット底面最小厚み 0.7o
※左記仕様は標準仕様となります。
別途個別用件には対応をいたしますのでご相談ください。
静電気対策
1. 静電ポリマー練りこみにより製造した樹脂を使用し帯電防止機能を付与いたします。
これによりカーボン練りこみ樹脂でのカーボン脱落による製品不良、界面活性剤を使用した時のべたつき感、洗浄後の静電性能低下等の問題を解決することが出来ます。
2. カーボンを添加した樹脂を選択することが出来ます。
その他追加仕様
1. 100度迄の使用に耐えうる樹脂を選択できます。
2. 各種着色が可能です。
